笔者在工作中遇到的客户常常把真空断路器的型号和具体的参数弄错,以下是我工作中针对真空断路器的产品选型做一个归类和总结,希望能够帮助到采购真空断路器和即将选型的朋友做一个参考。
伴随着我国电网的不断改进和工业不断发展,对断路器的使用安全性、大电流保护、开断要求卓见提高。
少油断路器和多油断路器在90年代应用比较广泛,因断路器需要充油,产品的的灭弧范围小,散热和结缘系统不理想。运行过程中易发生故障,容易引起爆炸,对电网的影响范围广,现在基本已经退出市场。
目前城网、配网自动化以真空断路器和SF6六氟化硫断路器采用为主。主要特点是:体积积小、重量轻、灭弧能力强、分断容量大、免维修等。已完全替代少油、多由断路器。以下是我个人通过高压行业的工作总结如下
一、10KV和35KV少油断路器和多油断路器系列
10KV(12KV)多油断路器系列:DW10-10-50A~600A
35KV(40.5KV)多油断路器系列:DW1-35-600;DW6-35-600;
DW8-35-600;DW13-35-600;DW17-35-600
少油断路器:10KV(12KV)少油断路器系列:SN10-10-630;
SN10-10-1000; SN10-10-1250; SN10-10-2000; SN10-10-3000;
35KV(40.5KV)少油断路器系列:固定式SN10-35-1250;手车式SN10-35-1250;配件式SN10-35-1250
二、12KV~40.5KV户内真空断路器系列(固定式、分体式、连体式、手车式、永磁式、侧装式):12KV户内真空断路器系列:ZN3-10-630;ZN3-10-1250;
ZN5-10-630;ZN5-10-1250;
ZN28一体化(已配CT19操作机构)系列
ZN28-12-630-20KA;ZN28-12-630-25KA;
ZN28-12-1000-20KA;ZN28-12-1000-25KA;
ZN28-12-1250-20KA;ZN28-12-1250-25KA;ZN28-12-1250-31.5KA;
ZN28-12-1600-31.5KA;ZN28-12-1600-40KA;
ZN28-12-2000-31.5KA;ZN28-12-2000-40KA;
ZN28-12-2500-31.5KA;ZN28-12-2500-40KA;
ZN28-12-3150-40KA;
ZN28分体式(未配操作机构)系列
ZN28A-12-630-20KA;ZN28A-12-630-25KA;
ZN28A-12-1000-20KA;ZN28A-12-1000-25KA;
ZN28A-12-1250-20KA;ZN28A-12-1250-25KA;ZN28A-12-1250-31.5KA;
ZN28A-12-1600-31.5KA;ZN28A-12-1600-40KA;
ZN28A-12-2000-31.5KA;ZN28A-12-2000-40KA;
ZN28A-12-2500-31.5KA;ZN28A-12-2500-40KA;
ZN28A-12-3150-40KA;
ZN28C手车式断路器(配JYN2柜;KYN1柜)系列
ZN28C-12-630-20KA;ZN28C-12-630-25KA;
ZN28C-12-1000-20KA;ZN28C-12-1000-25KA;
ZN28C-12-1250-20KA;ZN28C-12-1250-25KA;ZN28C-12-1250-31.5KA;
ZN28C-12-1600-31.5KA;ZN28C-12-1600-40KA;
手车式VS1(ZN63)户内真空断路器系列
VS1(ZN63)-12-630-20KA; VS1(ZN63)-12-630-25KA;
VS1(ZN63)-12-630-31.5KA;
VS1(ZN63)-12-1000-20KA; VS1-12-1000-25KA;
VS1(ZN63)-12-1250-20KA;VS1(ZN63)-12-1250-25KA;
VS1(ZN63)-12-1250-31.5KA;
VS1(ZN63)-12-1600-31.5KA; VS1(ZN63)-12-1600-40KA;
VS1(ZN63)-12-2000-31.5KA; VS1(ZN63)-12-2000-40KA;
VS1(ZN63)-12-2500-31.5KA; VS1(ZN63)-12-2500-40KA;
VS1(ZN63)-12-3150-40KA;
固定式式ZN63 (VS1)户内真空断路器系列
ZN63(VS1)-12-630-20KA:ZN63(VS1)-12-630-25KA; ZN63(VS1)-12-630-31.5KA;
ZN63 (VS1)-12-1000-20KA; ZN63( VS1)-12-1000-25KA;
ZN63 (VS1)-12-1250-20KA; ZN63(VS1)-12-1250-25KA; ZN63(VS1)-12-1250-31.5KA;
ZN63 (VS1)-12-1600-31.5KA; ZN63(VS1)-12-1600-40KA;
ZN63 (VS1)-12-2000-31.5KA; ZN63(VS1)-12-2000-40KA;
ZN63 (VS1)-12-2500-31.5KA; ZN63(VS1)-12-2500-40KA;
ZN63(VS1)-12-3150-40KA;
VS1(VSM)永磁真空断路器系列
VSM -12-630-20KA; VSM -12-630-25KA;
VSM -12-1000-20KA; VSM -12-1000-25KA;
VSM-12-1250-20KA;VSM-12-1250-25KA;VSM-12-1250-31.5KA;
VSM -12-1600-31.5KA; VSM -12-1600-40KA;
VSM -12-2000-31.5KA; VSM -12-2000-40KA;
VSM -12-2500-31.5KA; VSM -12-2500-40KA;
VSM -12-3150-40KA;
VS1(VBM7)侧装式真空断路器(固定式)系列
VBM7 -12-630-20KA; VBM7 -12-630-25KA;
VBM7 -12-1000-20KA; VBM7 -12-1000-25KA;
VBM7-12-1250-20KA;VBM7-12-1250-25KA;VBM7-12-1250-31.5KA;
VBM7 -12-1600-31.5KA; VBM7 -12-1600-40KA;
VBM7 -12-2000-31.5KA; VBM7 -12-2000-40KA;
VBM7 -12-2500-31.5KA; VBM7 -12-2500-40KA;
VBM7 -12-3150-40KA;
VS1系列手车系列:中置式PT手车630A;中置式避雷器手车630A;中置式CT手车630A;中置式CT手车1250;
下置式PT手车630A; 下置式避雷器手车630A; 容断路器手车630A;熔断器手车1250A;计量手车630A;计量手车1250A;隔离+PT手车630A;隔离手车630A; 隔离手车1250A; 隔离手车1600A; 隔离手车2000A; 隔离手车2500A; 隔离手车3150A; 隔离手车4000A;
35KV(40.5KV)户内真空断路器系列
ZN23-40.5-1250-25KA;ZN23-40.5-1250-31.5KA; ZN23-40.5-1600-25KA;ZN23-40.5-1600-25KA;ZN23-40.5-1600-31.5KA; ZN23-40.5-2000-31.5KA
ZN12-40.5断路器分手车式和固定式系列
ZN12-40.5-1250-25KA;ZN12-40.5-1250-31.5KA; ZN12-40.5-1600-25KA;ZN12-40.5-1600-25KA;ZN12-40.5-1600-31.5KA;ZN12-40.5-2000-31.5KA

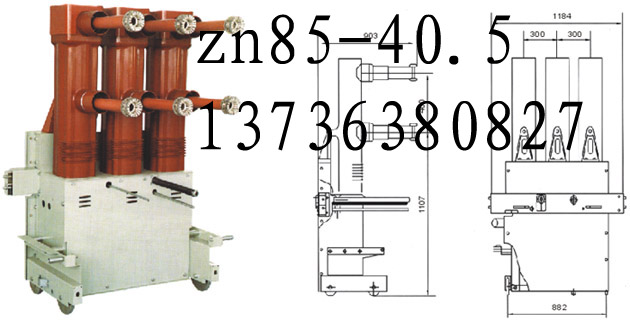

ZN85-40.5-630-25KA
ZN85-40.5-1250-25KA;ZN85-40.5-1250-31.5KA; ZN85-40.5-1600-25KA;ZN85-40.5-1600-25KA;ZN85-40.5-1600-31.5KA; ZN85-40.5-2000-31.5KA
三、户外真空断路器系列包括(六氟化硫、真空灭弧断路器、智能真空断路器电子PT、重合器功能、分段器功能、用户分界开关)
12KV六氟化硫断路器系列:
LW3-12-630;LW3-12-1250
12KV户外真空断路器系列:
ZW6-12-630-12.5KA;ZW6-12-630-16KA
ZW6-12-630-20KA;ZW6-12-1250-25KA;
ZW8-12-630-12.5KA;ZW8-12-630-16KA
ZW8-12-630-20KA;ZW8-12-1250-25KA;
ZW10-12-630-12.5KA;ZW10-12-630-16KA
ZW10-12-630-20KA;ZW10-12-1250-25KA;
ZW20-12-630-12.5KA;ZW20-12-630-16KA
ZW20-12-630-20KA;ZW20-12-1250-25KA;
ZW27-12-630-12.5KA;ZW27-12-630-16KA;
ZW27-12-630-20KA;ZW27-12-1250-25KA;
ZW32-12-630-12.5KA;ZW32-12-630-16KA
ZW32-12-630-20KA;ZW32-12-1250-25KA;
12KV户外真空断路器可根据客户配GPRS;CDMA掌上无线遥控功能。
FZ28-12F用户分界开关;FZW28(VSP5)负荷开关;
ZW8-12 电子PT;ZW32-12 电子PT;
ZW6-12 电子PT;ZW10-12 电子PT;
ZW27-12 电子PT;ZW20-12 电子PT;
ZW8-12 重合器;ZW32-12 重合器;
ZW6-12重合器;ZW10-12重合器;
ZW27-12重合器;ZW20-12重合器;
ZW8-12 分段器;ZW32-12 分段器;
ZW6-12分段器;ZW10-12分段器;
ZW27-12分段器;ZW20-12分段器;
40.5KV户外真空断路器系列:
ZW7-40.5-1600-25KA;ZW7-40.5-2000-31.5KA;
ZW7A-40.5-1600-25KA;ZW7A-40.5-2000-31.5KA;
ZW7(外置CT)-40.5-1600-25KA;
ZW7(外置CT)-40.5-2000-31.5KA;
40.5KV六氟化硫真空断路器系列:
LW8-40.5-1600-25KA;LW8-40.5-2000-31.5KA;
ZW30-40.5-1600-25KA;ZW30-2000-31.5KA;
以上是为采购商选型时产品型号和参数,如果需要具体的技术支持和参数要求,可以本人联系。更欢迎各界朋友提出您们宝贵的意见和建议,我会不断改进,尽量让采购商找到最合适的产品。
由于时间匆匆,当然还有一些产品、型号未出现,比如:24KV户内真空断路器;24KV户外真空断路器的型号都为在以上出现过,如果需要了解相关产品和技术咨询可以留言到邮箱:wzhouziyou@163.com 我会第一时间和您取得联系。
